练习 8 - 将单个螺钉紧固件集成到 PTC Creo Intelligent Fastener 库中
1. 在 Windows 资源管理器中，浏览至 IFX_custom_lib\ifx_catalogs 并打开紧固件实例目录文件 myfasteners.txt。
2. 编辑 myfasteners.txt 文件以与下列文件匹配：
|
#screws
|
|
shcs
|
|
legacy_fasteners
|
3. 保存并关闭 myfasteners.txt。
4. 在 Windows 资源管理器中，浏览至 IFX_custom_lib\ifx_fastener_data，复制 iso4762-8_8.dat 并将其重命名为 shcs.dat 。
5. 编辑 shcs.dat 以匹配以下文件。
|
SCREWTYPE
|
1
|
|
UNIT
|
MM
|
|
|
SURFACE
|
28
|
|
AXIS
|
71
|
|
CBSCR
|
DIN974-1 R1
|
|
|
SYMBOL
|
STRING
|
DN
|
LG
|
B
|
S
|
DK
|
K
|
DG
|
P
|
|
INSTANCE
|
STRING
|
DN
|
LG
|
B
|
S
|
DK
|
K
|
DG
|
P
|
|
m8x20-shcs
|
M8
|
8
|
20
|
20
|
6
|
13
|
8
|
6.8
|
1.25
|
|
m8x30-shcs
|
M8
|
8
|
30
|
28
|
6
|
13
|
8
|
6.8
|
1.25
|
6. 保存并关闭 shcs.dat。
7. 在 Windows 资源管理器中，单击 <creo 加载点> 中的“共用文件”(Common Files) > ifx > “配置”(configuration)。configuration 文件夹随即打开。
8. 在 configuration 文件夹中，打开 ifx_screw_data.cfg 并查看截面 Diameters of couterbores，以验证 CBSCR 是否适用于 M8 紧固件。关闭文件。
9. 在 Windows 资源管理器中，单击 <creo 加载点> 中的“共用文件”(Common Files) > ifx > “文本”(text) > usascii。
10. 在 usascii 文件夹中，打开库转换文件 ifx_translation.txt，然后向文件添加以下帮助文本。
|
shcs.Label
|
|
My M8 Socket Head Cap Screw
|
|
My M8 Socket Head Cap Screw
|
|
|
shcs.HelpText
|
|
My Socket Head Cap Screw
|
|
My Socket Head Cap Screw
|
|
|
 通过 Creo Parametric 更新要读取的文件后，有时需要重新启动 Creo Parametric。 |
11. 保存并关闭 ifx_translation.txt。
12. 在 Windows 资源管理器中，浏览至 <已下载文件位置>\IFXTraining\Legacy_Parts 并将 shcs.prt 复制到 IFX_custom_lib\ifx_fastener_data 文件夹。
13. 在 Creo Parametric 中打开 shcs.prt，请注意零件不是族表。

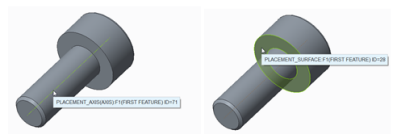

14. 请确保所有层可见，然后在图形窗口中将指针放置在轴上，请注意 ID 为 71。同样，将指针放置在紧固件头部上，请注意 ID 为 28。
15. 在“模型树”中选择第一个特征 id 1，单击，然后选择“编辑尺寸”(Edit Dimensions)。
16. 单击“工具”(Tools) > “切换尺寸”(Switch Dimensions)，请注意尺寸 DN、DK、LG 和 K。
17. 针对其他两个特征重复步骤 15 和 16。

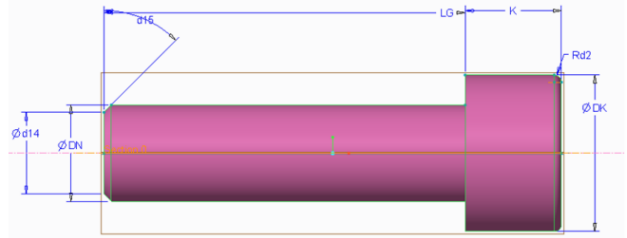

18. 请注意尺寸 LG、K、DK、DN、S 和 DG 如何与文件 shcs.dat 中的表列关联。
19. 重新启动 Creo Parametric。
20. 将工作目录设置为 <已下载文件位置>\IFXTraining\Migration_asm。
21. 打开 ifx_migration.asm。
22. 使用 Creo Intelligent Fastener 选择参考以放置新的紧固件。“螺钉紧固件定义”(Screw Fastener Definition) 对话框打开后，请注意以下变化：
◦ 可在“螺钉”(Screw) 列表中选择螺钉类型“我的 M8 内六角带帽螺钉”(My M8 Socket Head Cap Screw)。
◦ 工具提示为“我的内六角带帽螺钉”(My Socket Head Cap Screw)。
23. 完成 M8x20 和 M8x30 的放置。
24. 请注意，可以使用 shcs.dat 中的值和 shcs.prt 中的相关尺寸即时创建零件。
25. 关闭装配而不进行保存。
26. 单击“文件”(File) > “管理会话”(Manage Session) > “拭除未显示的”(Erase Not Displayed)。“拭除未显示的”(Erase Not Displayed) 对话框打开。
27. 单击“确定”(OK) 以拭除内存中的所有文件。
