使用 PTC Mathcad 求解命令块
由于您已定义所有函数和变量，因此可使用 PTC Mathcad 求解命令块来使体积与曲面面积的函数最大化。最大化此关系将使燃烧过程中的热和压力损耗降至最低，进而提升引擎的效率。

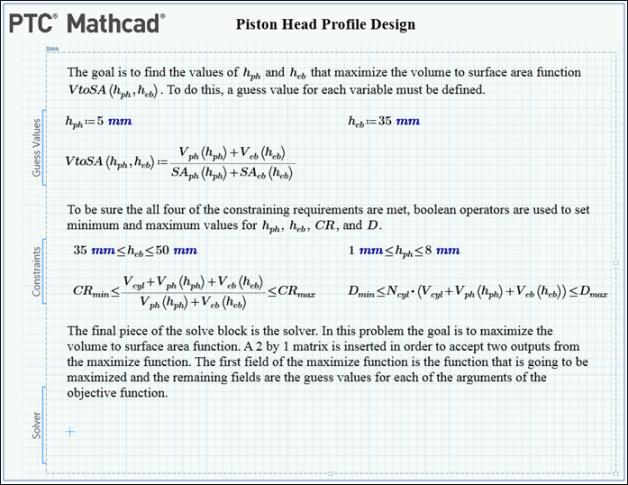

在工作表的第 4 页中，PTC Mathcad 求解命令块分为 3 个部分，即 Guess Values、Constraints 和 Solver。
1. 单击空白的 Solver 区域。
2. 在“矩阵/表格”(Matrices/Tables) 选项卡中，单击 “插入矩阵”(Insert Matrix) 旁的箭头。
3. 移动指针以显示一个 2 × 1 的矩阵，然后单击以放置矩阵。
4. 在矩阵中键入 h。单击“下标”(Subscript)，然后键入 ph。按住 TAB 键从一个占位符移动到另一个占位符。在矩阵中键入 h。单击“下标”(Subscript)，然后键入 eb.
5. 按空格键两次以突出显示整个矩阵。
6. 在 Mathcad 选项卡的“运算符和符号”(Operators and Symbols) 组中，单击 “运算符”(Operators) 旁的箭头，然后从“定义和运算”(Definition and Evaluation) 区域中选择 “定义”(Definition)。
7. 在“函数”(Functions) 选项卡中，单击 “求解”(Solving) 旁的箭头，然后单击“最大化”(maximize)。
8. 在字段 1 中键入 VtoSA。
9. 键入 h，单击“下标”(Subscript)，然后在字段 2 中键入 ph。
10. 键入 h，单击“下标”(Subscript)，然后在字段 3 中键入 eb。
11. 删除剩余的空白字段。
矩阵变量的外观应如下所示：
12. 确保最大化函数中的所有字段均已标为变量。默认情况下，变量的格式设置为斜体。要对此进行检查，请单击各个字段，然后在“数学”(Math) 选项卡中单击 “标签”(Labels) 旁的箭头并选择“变量”(Variable)。
单击矩阵中的变量字段时，“标签”(Labels) 会变为 “标签”(Labels) (Variable)。
