练习 3 - 设置分析参数
在“分析”(Analysis) 选项卡中，可以
• 指定间隙和漏电距离分析的参数
• 开始计算路径
1. 右键单击“配置”(Configuration) 框，然后选择“重命名配置”(Rename Configuration) 来重命名当前选定的配置。
2. 在
“为配置选择新名称”(Choose new name for configuration) 框中，键入
Analysis_CCA，然后单击
。
3. 在“源”(Source) 列表中，选择 DC+。
|  只能选择 “电势”(Potential) 类型的网络作为源。可将鼠标指针悬停在属于所需网络的曲面上。如果某一曲面属于电势源网络，则会自动突出显示该曲面。选择源后，所有目标都显示在目标列表中。 |

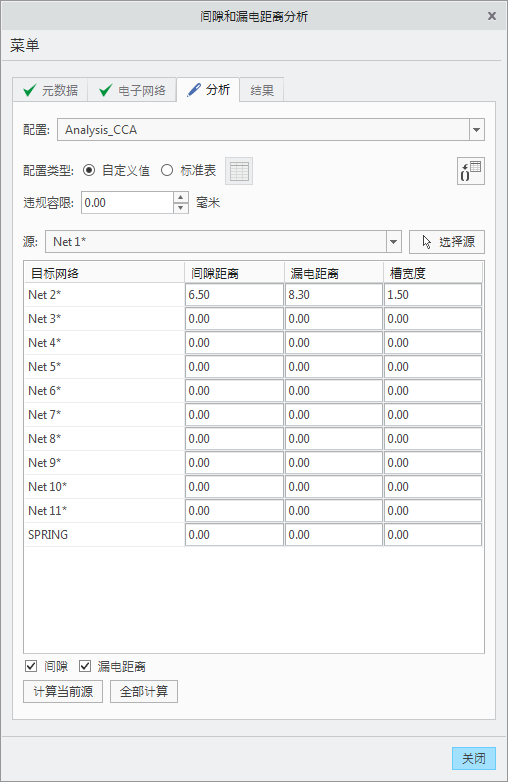

4. 为网络 DC- 设置以下值：
请确保“间隙”(Clearance) 和“漏电距离”(Creepage) 复选框已被选定。
5. 右键单击 DC-，然后选择“设置所有源的值”(Set Values for all Sources)。目标列表中的所有源目标对都分配了与 DC- 相同的值。
6. 将“违规容限”(Violation Tolerance) 设置为 2.00 毫米。
7. 单击
“菜单”(Menu) >
“选项”(Options)。
“选项”(Options) 对话框随即打开。
8. 查看默认值、参数、公差、使用的内核数等选项。
9. 单击“确定”(OK) 以保存所有更改并关闭“选项”(Options) 对话框。
10. 单击“全部计算”(Compute All)。所有的源计算完毕后，“结果”(Results) 选项卡随即打开。
| • “计算当前源”(Compute Current Source) 可为当前的选定源启动其目标分析。 • “全部计算”(Compute All) 可遍历所有源以获得详细的分析结果。 |
