练习 10 - 添加继承紧固件故障排除
1. 在 Windows 资源管理器中，浏览至 <已下载文件位置>\IFXTraining\Legacy_Parts 并将 washer.prt 复制到 IFX_custom_lib\myfasteners 文件夹。

* 文件夹 myfasteners 是练习 7 - 将继承螺钉紧固件集成到 PTC Creo Intelligent Fastener 库中所述继承紧固件的文件夹。请确保 Creo Parametric 配置选项 earch_path 指向 myfasteners 目录。
2. 在 Windows 资源管理器中，浏览至 IFX_custom_lib\ifx_catalogs 并打开紧固件实例目录文件 myfasteners.txt
3. 编辑 myfasteners.txt 文件以与下列文件匹配：
#screws
shcs
legacy_fasteners
#washers
mywasher
#nuts
family_nut
4. 保存并关闭 myfasteners.txt。
5. 在 Windows 资源管理器的 <creo 加载点> 中，单击“公用文件”(Common Files) > ifx > “零件”(parts) > ifx_fastener_templates > “垫圈”(washers) > washer_01。washer_01 文件夹随即打开。
6. 打开 washer_01_detail.gif 并注意尺寸。
7. 从 washer_01 文件夹中将文件 washer_01.dat 复制到 IFX_custom_lib\ifx_fastener_data。
8. 在 Windows 资源管理器中，浏览至 IFX_custom_lib\ifx_fastener_data 文件夹，然后将文件 washer_01.dat 重命名为 mywasher.dat。
9. 打开 mywasher.dat。
10. 在 Creo Parametric 中打开 washer.prt，然后选择“类属模型”(The generic)。

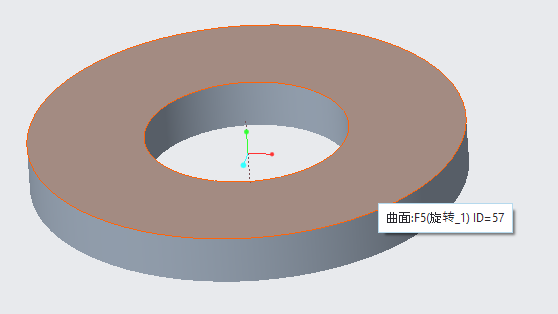

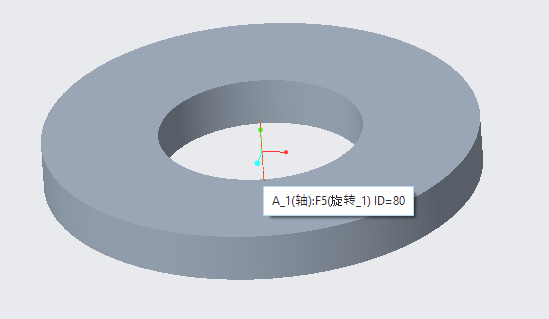

11. 请记住轴和匹配曲面 ID。
12. 单击“工具”(Tools) > “族表”(Family Table)，请注意以下详细信息：
◦ H=d3
◦ DN1=d1
◦ DN2=d2
13. 编辑 mywasher.dat 以匹配以下文件。对于 INFO，您可能希望将 My Washer 替换为您的名称。
WASHERTYPE
1
UNIT
MM
SURFACE
57
AXIS
80
CBSCR
DIN974-1 R5
CBNUT
DIN974-2 R1
INFO
My Washer
FAMPRT
washer
SYMBOL
DN
H
DN1
DN2
INSTANCE
DN
H
DN1
DN2
#FAMTAB
d1
d3
d1
d2
14. 保存并关闭 mywasher.dat。
15. 在 Windows 资源管理器中，单击 <creo 加载点> 中的“共用文件”(Common Files) > ifx > “文本”(text) > usascii。
16. 在 usascii 文件夹中，打开库转换文件 ifx_translation.txt，然后向文件添加以下帮助文本。
mywasher.HelpText
Washer Migration
Washer Migration

* 通过 Creo Parametric 更新要读取的文件后，有时需要重新启动 Creo Parametric。
17. 保存并关闭 ifx_translation.txt。
18. 重新启动 Creo Parametric。
19. 将工作目录设置为 <已下载文件位置>\IFXTraining\Migration_asm。
20. 打开 ifx_migration.asm。
21. 放置“我的紧固件”(My Fasteners) 目录中的紧固件，并请注意垫圈不可用。

* 无法在“螺钉紧固件定义”(Screw Fastener Definition) 对话框中选择“侧面 1 垫圈”(Side 1 Washers) 和“侧面 2 垫圈”(Side 2 Washers)。这是因为 DN 已映射到族表零件 washer.prt 的尺寸 d1。IFX 将在族表中搜索 DN = d1 = 6.0。此值不存在，因此垫圈对该尺寸无效。
22. 打开 washer.prt，然后选择“类属模型”(The generic)。
23. 按照以下说明添加参数 SIZE。SIZE 的值必须为实数。
a. 单击“工具”(Tools) > “参数”(Parameters)。“参数”(Parameters) 对话框打开。
b. 单击加号以添加参数 SIZE。
c. 将“类型”(Type) 设置为“实数”(Real Number)。
24. 按照以下说明将列 SIZE 添加到族表：
a. 单击“工具”(Tools) > “族表”(Family Table)。将打开“族表”(Family Table)：WASHER 对话框。
b. 单击“插入”(Insert) > “列”(Columns)。“族项，类属: 垫圈”(Family Items, Generic: WASHER) 对话框打开。
c. 在“添加项”(Add Item) 下选择“参数”(Parameter)。“选择参数”(Select Parameter) 对话框随即打开。
d. 在“名称”(Name) 下选择 SIZE，然后单击“插入选择的”(Insert Selected)。
e. 单击“关闭”(Close) 关闭“选择参数”(Select Parameter) 对话框。将打开“族项”(Family Items)：WASHER 对话框。
f. 单击“确定”(OK)。“族项，类属: 垫圈”(Family Items, Generic: WASHER) 对话框打开。列 SIZE 将添加到族表。
25. 在 SIZE 下，针对各个垫圈键入参数值 8 和 6。
26. 验证族表，然后单击“确定”(OK)
27. 保存并关闭 WASHER.PRT。
28. 编辑 mywasher.dat 以使其匹配以下文件：
WASHERTYPE
1
UNIT
MM
SURFACE
57
AXIS
80
CBSCR
DIN974-1 R5
CBNUT
DIN974-2 R1
INFO
My Washer
FAMPRT
washer
SYMBOL
DN
H
DN1
DN2
INSTANCE
DN
H
DN1
DN2
#FAMTAB
SIZE
d3
d1
d2
29. 保存并关闭 mywasher.dat。
30. 在 Creo Parametric 中，打开 IFX_migration.asm。
31. 放置“我的紧固件”(My Fasteners) 目录中的紧固件，并请注意垫圈现在可用。
32. 完成紧固件的放置，但不保存装配。
33. 打开 mywasher.dat，然后进行编辑以匹配以下文件：
WASHERTYPE
1
UNIT
MM
SURFACE
57
AXIS
80
CBSCR
DIN974-1 R5
CBNUT
DIN974-2 R1
INFO
My Washer
FAMPRT
washer
SYMBOL
DN
H
DN1
DN2
INSTANCE
DN
H
DN1
DN2
#FAMTAB
SIZE
d1
d1
d2
34. 保存并关闭 mywasher.dat。
35. 打开 IFX_migration.asm，然后选择参考以在其上放置紧固件。
垫圈的预览不正确，因为尺寸 H 已映射到 mywasher.dat 中的 d1。
36. 打开 mywasher.dat 并撤消更改以查看正确预览。
祝贺您！您已完成 Creo Intelligent Fastener 高级教程。
