关于组合焊缝
关于组合焊缝
组合焊缝与在同一焊接操作序列中要执行的一个或多个焊缝关联。
对于组合焊缝,可选择以下一个选项或全部选项:
•
“加固”(Reinforcement)
- 通过组合两条焊缝 (一条角焊缝外加一条坡口焊缝或对接焊缝) 来创建加固焊缝。
•
“双侧”(Both Sides)
- 将接头两侧的两到四条焊缝组合成一条焊缝。
•
“类似”(Similar)
- 组合具有相同焊缝定义的焊缝。
所有的加固焊缝都可以是双侧焊缝,但并不是所有的双侧焊缝都是加固焊缝。
组合焊缝类型
示例
说明
加固
1.
圆角
2.
坡口
在单个焊接序列中组合了 V 形坡口和角焊缝。
双侧
1.
两侧角焊缝
在单个焊接序列中组合了两个角焊缝。
类似
1.
圆角
在单个焊接序列中组合了六道类似的角焊缝。

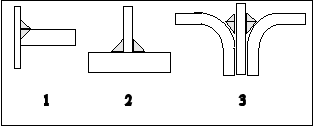

下图显示组合焊缝的可能组合。
1.
加固
2.
双侧
3.
加固和双侧
可自动显示某些组合焊缝类型的焊接符号。以下列出了
“加固”(Reinforcement)
和
“双侧”(Both Sides)
焊缝所支持的符号:
•
“加固”(Reinforcement)
– I 形坡口或 I 形对接、斜坡口或斜对接、J 形坡口或 J 形对接和半喇叭形坡口。角焊缝始终是加固焊缝。
•
“双侧”(Both Sides)
- 圆角、I 形坡口或 I 形对接、斜坡口或斜对接、V 形坡口或 V 形对接、J 形坡口或 J 形对接、U 形坡口或 U 形对接、喇叭形坡口和半喇叭形坡口。
•
“类似”(Similar)
- 焊缝定义完全相同且仅用于定义位置的参考不同的焊缝。
