分支带特征
用户界面位置：单击“缆”(Cabling) > “修饰”(Cosmetics) > “分支带”(Branch Tape)。
版本：Creo Parametric 8.0.0.0
观看演示此增强功能的视频：
此增强功能的优点是什么？

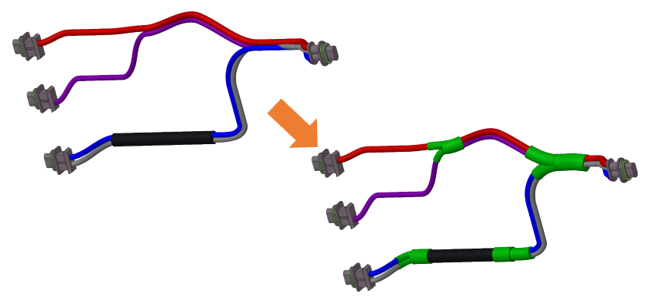

全新的分支带修饰特征表示包络并使用高级放置功能绑定线和连接处的绝缘带。
可用分支带包络线、缆、束和热缩套管。
可为每个带套指定一个定义宽度百分比的重叠因子参数。

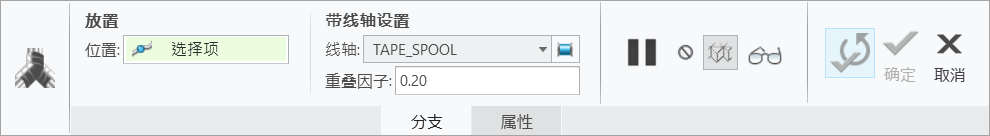

可使用带线轴定义以下参数：

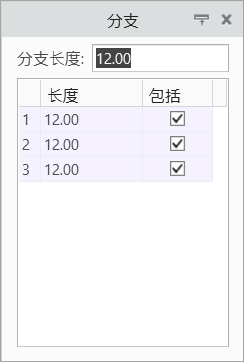

• 每条束上的包络带长度
• 颜色
• 厚度
• 带宽度
• 带厚度
• 单位长度质量
附加信息
提示： | 建议在线束布线设计的最后放置分支带。 |
限制： | • 不能将分支带置于入口端。 • 展平线束不支持 Creo Parametric 8.0.0.0 中的分支带特征。 |
其是否替换了现有功能？ | 否。 |
与此功能相关的配置选项： | 无。 |
