用于控制默认基准平面尺寸的其他选项
已添加用于控制基准平面尺寸的其他选项。
用户界面位置：单击“模型”(Model) > “平面”(Plane)。
版本：Creo Parametric 8.0.0.0
观看演示此增强功能的视频：
此增强功能的优点是什么？

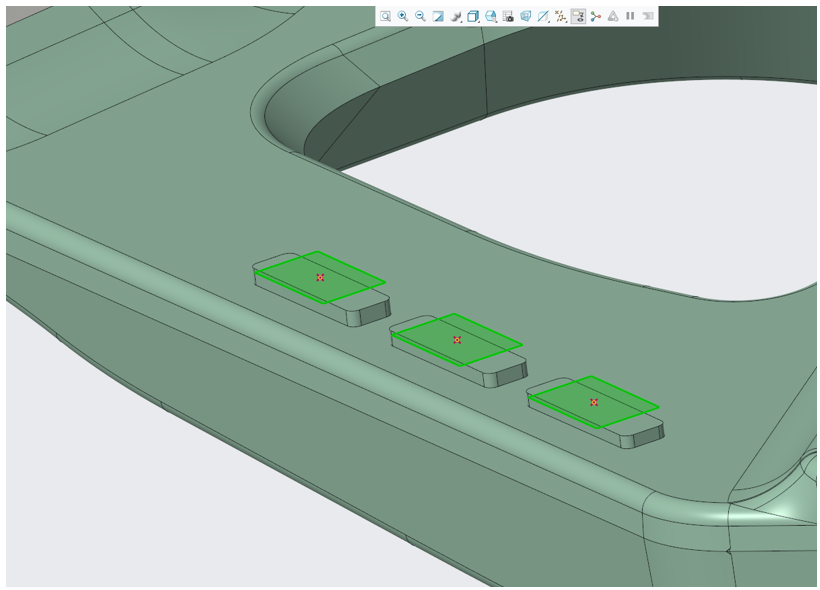

可通过新增选项创建具有预设默认尺寸的基准平面。
可通过以下方式之一来控制默认基准尺寸：
• 将自动计算默认尺寸以适合模型轮廓 (与以往类似)。
• 默认大小将被设置为 config.pro 中的预设值。
• 将自动计算默认尺寸以适合显示参考的大小。默认情况下，显示参考可能会被自动设置为第一放置参考 (具体取决于放置参考类型及其放置条件)。
“使用显示参考”(Use display reference) 复选框和显示参考收集器中的两个新行为使得灵活性得到了进一步提升。显示参考收集器通常会预填充第一个参考，当所选显示参考为顶点或基准点类型时，该参考可用于定义基准平面。
此时，显示参考点或顶点确定了基准平面的中心，您可通过以下两种方式来定义尺寸：
• 选择“使用显示参考”(Use display reference) 复选框：此时，基准平面的宽度和高度尺寸取自预设值。
• 清除“使用显示参考”(Use display reference) 复选框：此时，可通过在“基准平面”(Datum Plane) 对话框的“宽度”(Width) 和“高度”(Height) 收集器中输入值来手动定义基准平面尺寸。
这些增强功能适用于涉及基准平面参考的所有设计用例。
以前，尺寸较大的基准平面会导致图形模型表示混乱不堪，因此您必须手动调整其大小。
此增强功能不但提高了设计可见性，且用户可根据自身需求灵活优化工作流。
附加信息
提示： | 否。 |
限制： | 无。 |
其是否替换了现有功能？ | 否。 |
与此功能相关的配置选项： | datum_display_defaultmodeloutline*、referencesize、preconfiguredsize - 控制基准平面的默认轮廓显示，以使用模型轮廓、参考或预定义尺寸。 datum_outline_default_height<user-defined-size> - 用于设置使用预配置尺寸定义的基准平面显示轮廓的默认高度。 datum_outline_default_width<user-defined-size> - 用于设置使用预配置尺寸定义的基准平面显示轮廓的默认宽度。 |
