新增功能：Creo Parametric 8.0 > 数据交换 > 实焊缝几何导出

实焊缝几何导出
用户界面位置：单击“文件”(File) > “选项”(Options) > “数据交换”(Data Exchange)：导出配置文件 (Step AP242、JT 和 Neutral)。
版本：Creo Parametric 8.0.0.0
观看演示此增强功能的视频：
观看 Learning Connector 上的视频。
此增强功能的优点是什么？

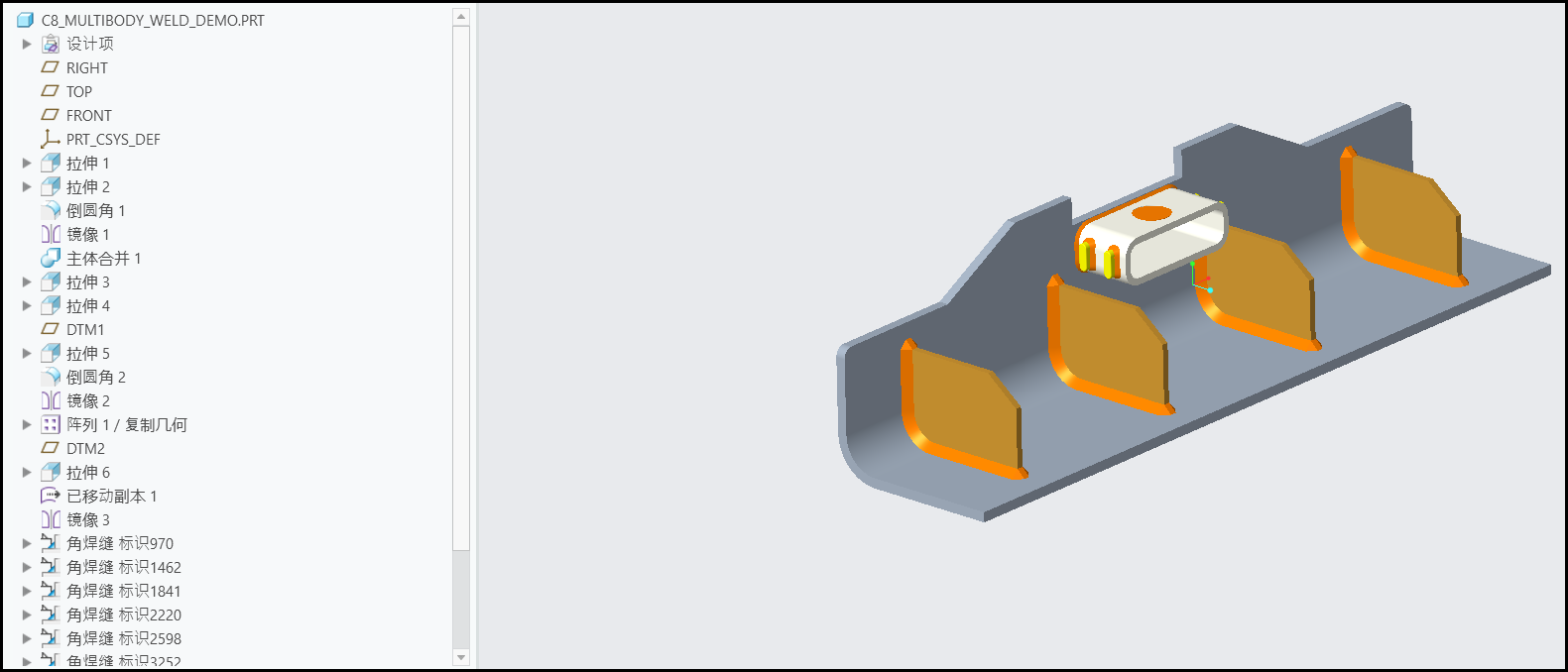

此增强功能允许用户导出实焊缝并将其分别定义为独立主体，而非将它们合并为单个主体。
将属于 STEP、JT 或 Neutral 格式且包含实焊缝作为 3D 精确几何的导出零件导出为多主体零件。每个焊缝特征均被定义为零件的附加实体主体。
属于 STEP 或 JT 格式且包含实焊缝作为网格化几何的导出零件以附加小平面几何形式表示实焊缝。

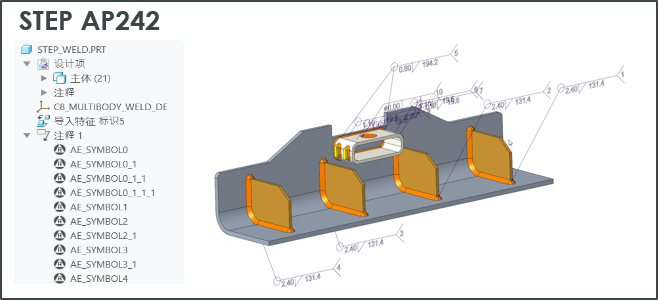

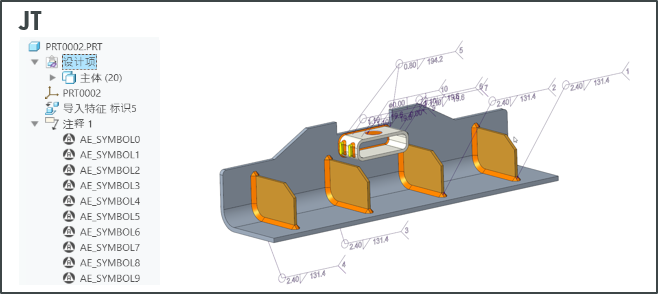

在定义 STEP AP242 或 JT 的导出配置文件以包括注释和丰富内容时，会在导出的文件中捕获实焊缝 PMI 信息。
• 将几何参考导出为焊缝符号的语义 PMI。
• 选择导入文件的焊缝符号会突出显示给定焊缝的几何参考 (曲面和基准)。

* 零件级曲面和轻量化焊缝不会受此增强功能影响且遵循当前行为。
* 继续将装配级实焊缝导出为已导出装配的单独零部件。
您可通过此增强功能将实焊缝作为供下游使用的单个主体予以管理，从而改进了 Step AP242、JT 和 Neutral 文件的导出效果。当用户在不同应用程序间交换包含实焊缝的数据时，其会保留设计意图。
附加信息
提示：
无。
限制：
无已知限制。
其是否替换了现有功能？
否。
与此功能相关的配置选项：
无。
