增加了改版的绘图草绘新工具集，用于创建非参数化草绘。

用户界面位置：在绘图模式中单击“草绘”(Sketch) 选项卡。

版本：Creo Parametric 8.0.0.0

观看 Learning Connector 上的视频。

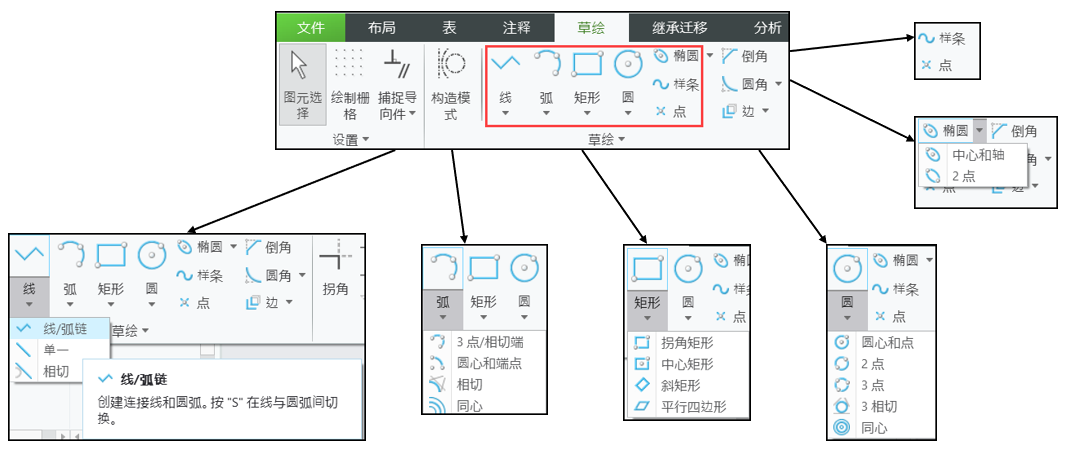

新版绘图草绘工具可用于创建非参数化草绘，如直线、弧、矩形、圆、椭圆、样条和点。当您在绘图模式下进行草绘时，新工具的直观拖动行为与即时尺寸定义相结合，可提高可用性。

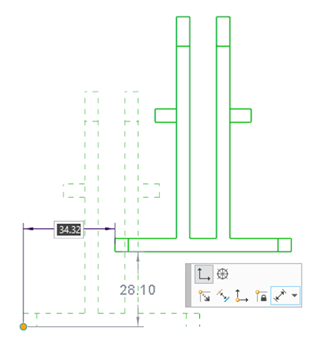

尺寸工具栏有助于设置尺寸标注和参考。

此增强功能可对草绘几何进行快速精确的定义。它还减少了应用设计更改所需的时间。
