重新构造时的拔模处理
重新构造过程已针对包括分型线制造约束的研究进行了改进。
用户界面位置：单击“应用程序”(Applications) > “创成式设计”(Generative Design)。
版本：Creo Parametric 8.0.0.0
观看演示此增强功能的视频：
此增强功能的优点是什么？

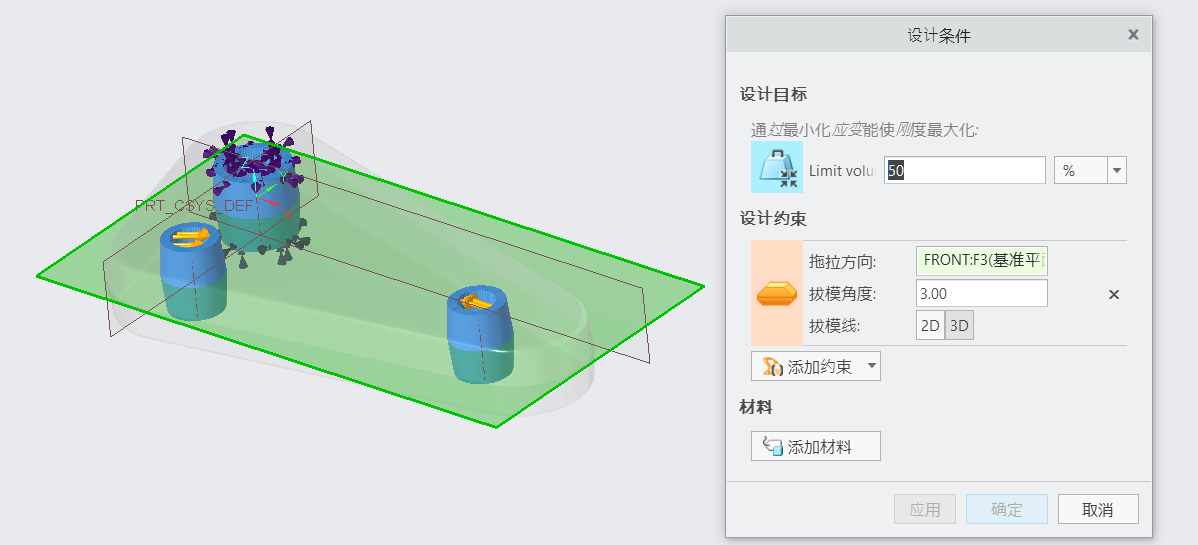

有了此增强功能，Creo Parametric 可在重新构造过程中创建已定义的分型线。
• 2D 分型线：其为一条平面造型曲线，该曲线穿过优化形状和拔模平面的相交处。
• 3D 分型线：其为一条自由式曲线，该曲线穿过由求解器计算出的分型线。
自由式曲面在分型线的任意一侧创建，并以已定义的拔模角度对齐。
• 在边界处针对每条曲线对齐局部拔模。
• 可在编辑自由式特征时修改角度。但需要针对全局更改重新运行优化。
为提高重新构造的成功率，建议对保留的几何进行拔模。拔模特征无需使用自由式来围绕保留的主体创建几何。
此增强功能通过利用分型线制造约束提高了优化的重新构造成功率。此外，该功能还改进了生产效率和用户体验。
|
|
 建议在优化前于保留几何上创建拔模。在执行重新构造时应使用基本的分辨率级别。 |
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
其是否替换了现有功能？ | 否。 |
与此功能相关的配置选项： | 无。 |
