GD&T Advisor 中的参考尺寸
现在，如果尺寸仅供参考，并在设计的其他级别中进行了详细说明，则其可在 GD&T Advisor 中表示为参考尺寸。

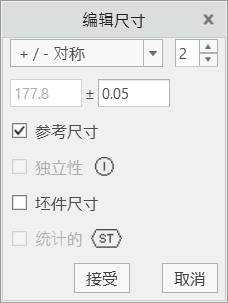

用户界面位置：定义公差特征/阵列时，在“编辑尺寸”(Edit Dimension) 对话框中选择“参考尺寸”(Reference Dimension) 或“辅助尺寸”(Auxiliary Dimension) 复选框。
版本：Creo Parametric 8.0.0.0
观看演示此增强功能的视频：
此增强功能的优点是什么？
现在，您可将装配尺寸定义为参考尺寸。
有时需要指示和显示仅用于参考的尺寸 (带括号)。明确的 GD&T 定义必需使用此格式。通常，相同尺寸会显示在设计的另一级别 (元件的 GD&T) 中。
利用此增强功能，无需在 GD&T Advisor 和原生 Creo Parametric 之间来回切换，即可定义仅用于参考的尺寸。
附加信息

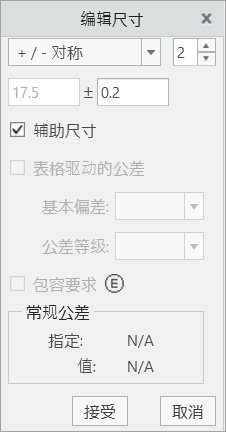

提示： | 当模型公差标准设置为 ISO/DIN 时，该选项称为“辅助尺寸”(Auxiliary Dimension)。当将公差标准设置为 ANSI/ASME 时，该选项称为“参考尺寸”(Reference Dimension)。 |
限制： | 无已知限制。 |
其是否替换了现有功能？ | 否。 |
与此功能相关的配置选项： | 无。 |
