钣金件设计中的多平整壁特征
用户界面位置：单击“钣金件”(Sheetmetal) > “平整”(Flat)。
版本：Creo Parametric 8.0.0.0
观看演示此增强功能的视频：
此增强功能的优点是什么？
在钣金件设计中，“平整”(Flat) (壁) 特征现支持选择多条直边作为壁放置参考，以在单个特征内创建多个壁。在选择多条放置边时，可使用以下新功能：
• 基于通用定义同时创建多个平整壁。
• 内部和外部拐角检测和管理，对于拐角和接缝处理有智能化默认设置。
• 上下文关联的拖动器放置，可在选定的多壁段处提供拖动器。可单击不同的壁预览几何以重新定位尺寸拖动器。
• 平整壁工具中对于 3 折弯拐角的新的基本斜接支持。尚不支持 FMX 工具。
• 平整中的斜接选项：
◦ 修剪壁并创建切口。
◦ 控制间隙宽度和位置。
• 新的 3 折弯拐角止裂槽类型：
◦ 相切
◦ 开放
◦ 闭合
◦ 扯裂
• 改进的默认行为，可记忆先前的壁高度。
在此之前，平整和法兰特征的工作流尚未贯通。
此增强功能可实现以较少的平整壁特征加快钣金件设计，从而针对贯通后的工作流提高其可用性。

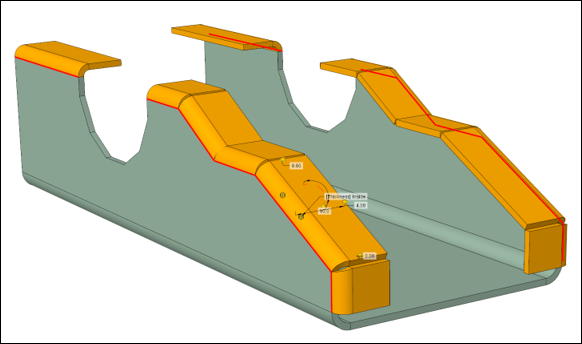

下图显示新的多平整壁特征：

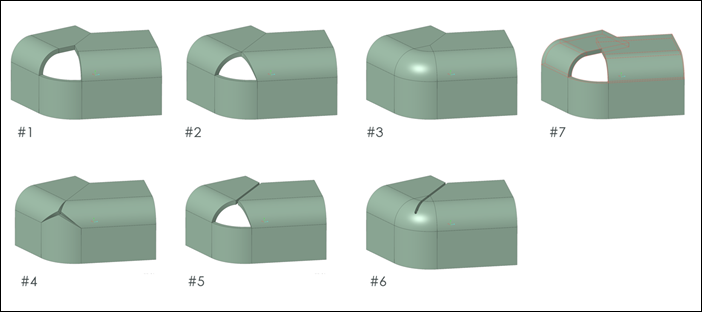

下图显示多个平整壁斜接和 3 折弯拐角止裂槽选项：
1. “相切”(Tangent) - 相切拐角开口
2. “开放”(Open) - 最小拐角开口
3. “封闭”(Closed) - 封闭的拐角区域
4. “扯裂”(Rips) - 割裂的拐角区域
5. 带间隙开放
6. 带间隙闭合
7. 无斜切口
附加信息
提示： | 无。 |
限制： | 柔性建模特征不完全支持 3 折弯拐角和斜接用例。 |
其是否替换了现有功能？ | 否。 |
与此功能相关的配置选项： | 无。 |
