新增功能：Creo Parametric 8.0 > 基础功能 > 草绘器中对可见性控制的改进

草绘器中对可见性控制的改进
用户界面位置：单击“模型”(Model) > “草绘”(Sketch)。
版本：Creo Parametric 8.0.0.0
观看演示此增强功能的视频：
观看 Learning Connector 上的视频。
此增强功能的优点是什么？

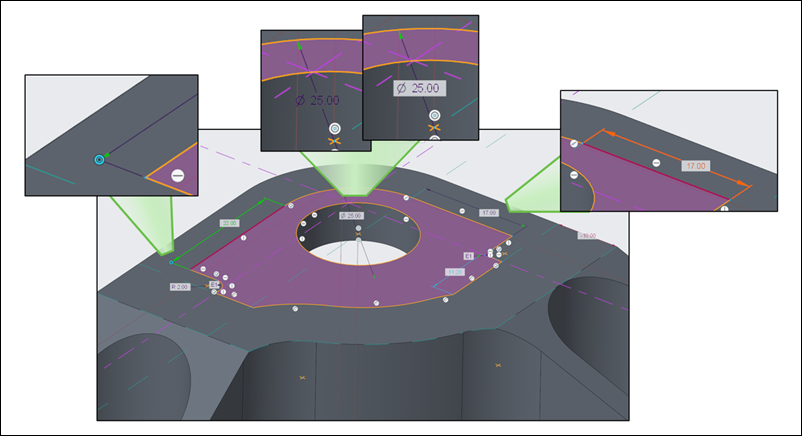

对草绘器中尺寸外观的控制得到增强：
• 控制尺寸背景外观（在拖动过程中隐含背景）。可将颜色和透明度设置为与 3D 模型尺寸的尺寸背景相类似，且在为草绘器和 3D 模式定义不同尺寸背景设置时具有充分的灵活性。
• 选择和预选择过程中更鲜明的尺寸显示。请参阅新的配置选项 sketch_thick_dim_line_highlight。
• 新版尺寸拖动器：更易于查看、抓取和拖动。
• 可在“草绘”(Sketch) > “设置”(Setup) > “显示”(Show) 下的草绘器环境中控制弱尺寸和尺寸背景的显示。
在此之前，对于某些背景和模型颜色，很难发现尺寸并与之进行交互。此增强功能可更好地发现和呈现草绘尺寸，并且更易于选择尺寸拖动器进行修改。
附加信息
提示：
无。
限制：
无已知限制。
其是否替换了现有功能？
否。
与此功能相关的配置选项：
新配置选项：
• sketch_thick_dim_line_highlightyes*/no - 对于草绘器中显示突出显示的尺寸，以粗线显示该尺寸的线和箭头。
• sketch_dim_background_colorcontrast/global*/manual - 将使用草绘器时的尺寸背景颜色设置为 contrast、global 或 manual。对于 manual，使用 sketch_dim_background_color_rgb 定义 RGB 值。
• sketch_dim_background_color_rgb - 设置 RGB 背景颜色值。
• sketch_dim_background_trans - 设置背景透明度百分比。
修改的配置选项：
• dim_background  everywhere*/hide/legacy/modeling/sketcher - 用于设置：在建模和使用草绘器时，尺寸下的背景显示。
