用户界面位置：单击“应用程序”(Applications) > “焊接”(Welding) > “角焊缝”(Fillet weld)。

版本：Creo Parametric 8.0.0.0

观看 Learning Connector 上的视频。

此增强功能涵盖了典型的 ISO 角焊缝特征，以便将焊缝应用到 Creo Parametric 中的模型。

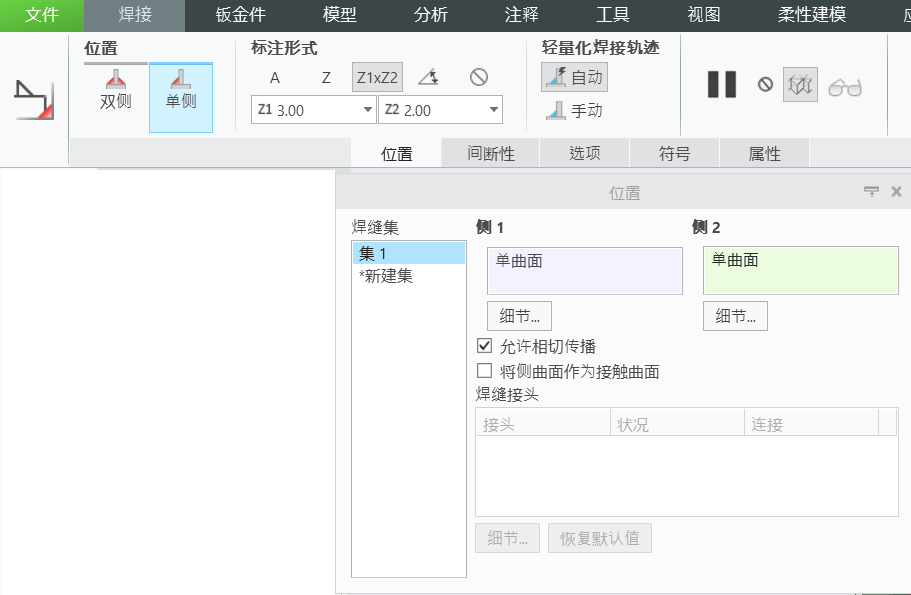

在角焊缝特征中新增了 Z1xZ2 标注形式。此标注形式允许您按值定义每个焊脚长度。

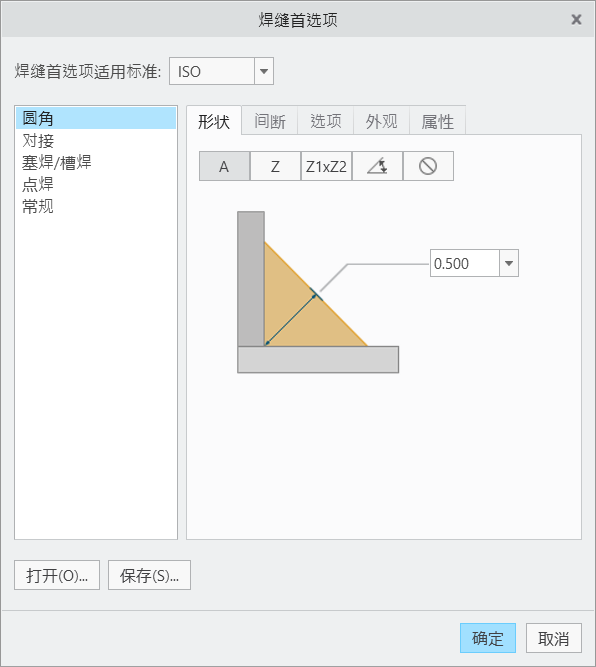

“焊缝首选项”(Weld Preferences) 对话框中的“形状”(Shape) 选项卡包含新的布线图。

在 ANSI 和 ISO 标准中，针对圆角和槽新增了“间断”(Intermittent) 选项卡。

针对角焊缝新增了参数 DEFAULT_SCHEME。

新增了参数 LEG_LENGTH_2，以便以 Z1xZ2 标注形式存储 Z2 尺寸值。

A 标注形式的默认值大于零。

此增强功能使您能够遵循 ISO 标准。它包含具有更清晰定义的标签。更易于应用间断和交错焊缝。它改进了 ISO 角焊缝的可用性。
