旋风分离器练习 2 - 准备网格
网格是由 CAD 曲面定义的所有封闭几何的内部和/或外部的计算网格。
生成网格
1. 在 Flow Analysis 树中，选择“域”(Domains)。
2. 在“属性”(Properties) 面板的“网格”(Mesh) 选项卡中，为“网格生成”(Mesh Generation) 键入以下值：
◦ “最大单元大小”(Maximum Cell Size) - 0.02
◦ “最小单元大小”(Minimum Cell Size) - 0.0007
◦ “曲面单元大小”(Cell Size on Surfaces) - 0.01
值将保留为默认设置。您可以根据需要进行更改。
3. 单击
“生成网格”(Generate Mesh) 为流体域创建网格。
查看网格
1. 在图形工具栏中单击
以显示样式元素。选择
“消隐”(No Hidden)、
“隐藏线”(Hidden Line) 或
“线框”(Wireframe) 来显示网格。
2. 清除
“CAD 主体”(CAD Bodies) 和
“Flow Analysis 主体”(Flow Analysis Bodies)。
3. 选择“域”(Domains)。
4. 在“功能”(Functions) 面板中，单击
“打开/关闭视图属性”(Turn on/off view properties)，并从列表中选择以下项：
“隐藏所有曲面”(Hide all surfaces)、
“隐藏所有网格”(Hide all grids) 和
“隐藏所有轮廓”(Hide all outlines)。
5. 要查看边界的曲面、网格或轮廓，请在 Flow Analysis 树中的
“边界条件”(Boundary Conditions) >
“普通边界”(General Boundaries) 下选择边界
CYCLONE_4_FLUID_1:Body 1。

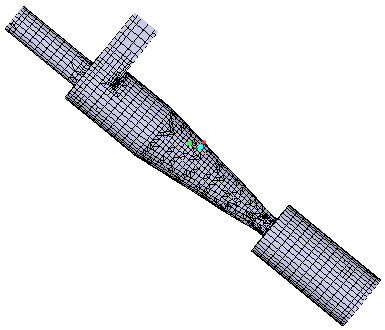

6. 在“属性”(Properties) 面板的“视图”(View) 选项卡中，将“保留绘图”(Keep drawing)、“网格”(Grid) 和“轮廓”(Outline) 设置为“是”(Yes)。边界 CYCLONE_4_FLUID_1:Body 1 的网格将显示在图形窗口中。
