无热传递的功率逆变器：练习 1 - 提取流体域
1. 单击“主页”(Home) > “选择工作目录”(Select Working Directory)，然后导航至 FlowAnalysisModels 文件夹。单击“确定”(OK)。
2. 单击
“文件”(File) >
“打开”(Open)。
3. 在“文件打开”(File Open) 对话框中，浏览至 power_inverter_assembly_creo 文件夹并选择 powerinverter.asm。单击“打开”(Open)。
4. 在图形工具栏中单击
以显示样式元素。选择
“着色”(Shading) 或
“带边着色”(Shading with Edges)。
5. 单击“应用程序”(Applications) 选项卡。
6. 单击
Flow Analysis。
Flow Analysis 选项卡随即打开。
7. 单击
“新建项目”(New Project)。如果打开了残差图，请将其关闭。
8. 单击
“创建流体域”(Create Fluid Domain)。
“流体域创建”(Fluid Domain Creation) 选项卡随即打开。
9. 选中“收缩包络”(Shrinkwrap) 复选框。
10. 单击“开口”(Openings) 选项卡。
11. 单击“面”(Faces) 框。“曲面集”(Surface Sets) 对话框打开。

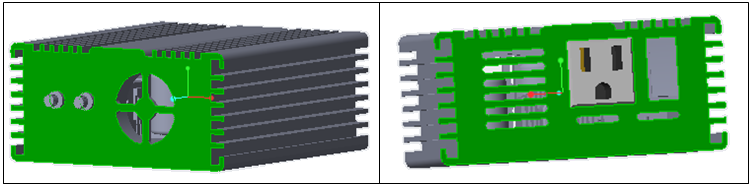

12. 按住 Ctrl 键，同时选择如下所示的两个曲面。
13. 在“曲面集”(Surface Sets) 对话框中，单击“确定”(OK)。
14. 单击
。
15. 单击
“选择仿真域”(Select Simulation Domains)。
“域模型选择”(Domain Model Selection) 框随即打开。
16. 在“域模型选择”(Domain Model Selection) 框中，选择“添加流体域”(Add fluid domain)。
17. 在模型树中选择 POWERINVERTER_FLUID_1.PRT。单击鼠标中键进行确认。流体域显示在“域模型选择”(Domain Model Selection) 对话框中的“流体组分”(Fluid Components) 下。

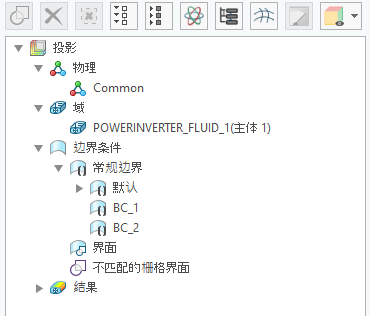

18. 单击“确定”(OK)。流体域会作为 POWERINVERTER_FLUID_1:Body 1 显示在 Flow Analysis 树中。将自动创建边界条件 BC_00001、BC_00002 和 POWERINVERTER_FLUID_1:Body 1 的边界。这些边界显示在 Flow Analysis 树的“边界条件”(Boundary Conditions) 区域中的“普通边界”(General Boundaries) 下。
19. 在
“域”(Domains) 下，右键单击
POWERINVERTER_1_FLUID_DOMAIN，然后选择
“添加边界条件”(Add Boundary Condition)。
“曲面集”(Surface Sets) 对话框打开。

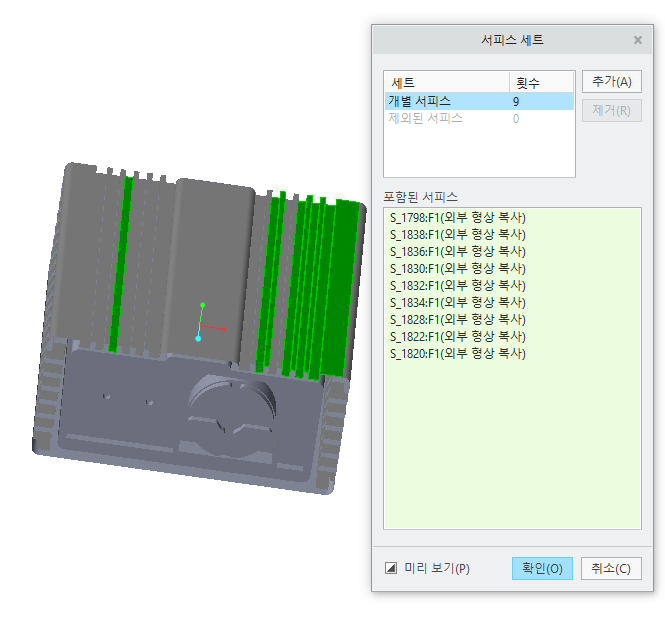

20. 按住 Ctrl 键并选择逆变器上侧的九个曲面，如下图所示。
21. 单击“确定”(OK)。在“普通边界”(General Boundaries) 下，一个新要素 BC_00003 创建完毕。
