油箱多相流动：练习 8 - 分析结果
本练习介绍了如何在仿真期间及之后分析结果。要隐藏 CAD 曲面 (非流体域)，请在
“显示”(Show) 组中的
“Flow Analysis 主体”(Flow Analysis Bodies) 和
“CAD 主体”(CAD Bodies) 之间进行切换。单击
“XY 坐标图面板”(XYPlot Panel) 查看 XY 坐标图。
绘制进口和出口边界处的质量通量图
1. 在“域”(Domains) 下，选择 TANK。
2. 单击
“XY 坐标图”(XYPlot)。新要素
xyplot1 将添加到 Flow Analysis 树中的
“结果”(Results) >
“衍生曲面”(Derived Surfaces) >
“XY 坐标图”(XY Plots) 中。
3. 选择 xyplot1。

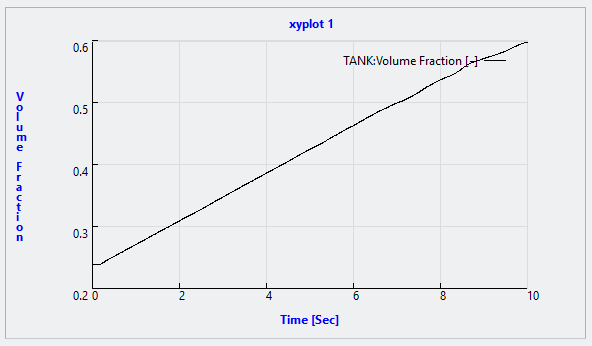

4. 在“属性”(Properties) 面板的“模型”(Model) 选项卡中，将“变量”(Variable) 设置为“体积分数”(Volume Fraction)。如上所示出图将显示填充水箱燃油的体积分数。

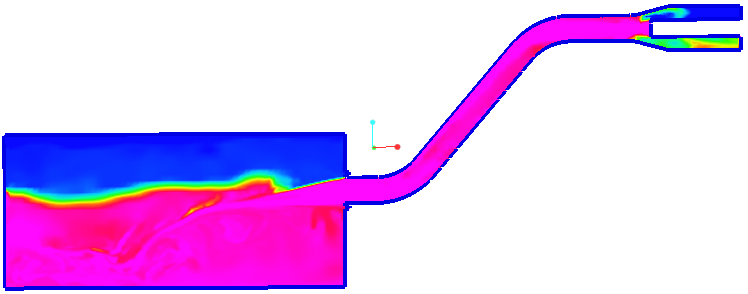

在截面处绘制体积分数
1. 在 Flow Analysis 树中的“结果”(Results) 下，单击“衍生曲面”(Derived Surfaces)。
2. 选择 Section 01。
3. 在“属性”(Properties) 面板的“模型”(Model) 选项卡中，设置以下选项值：
◦ “类型”(Type) -“平面 Y”(Plane Y)
◦ “位置”(Position) - -2.615 (负 2.615)
4. 在“属性”(Properties) 面板的“视图”(View) 选项卡中，为“曲面”(Surface) 设置以下选项值：
◦ “保留绘图”(Keep drawing) -“是”(Yes)
◦ “网格”(Grid) - “否”(No)
◦ “轮廓”(Outline) - “是”(Yes)
◦ “变量”(Variable) -“体积分数 : 燃料 [-] : 元件”(Volume Fraction:fuel [-] : Component)

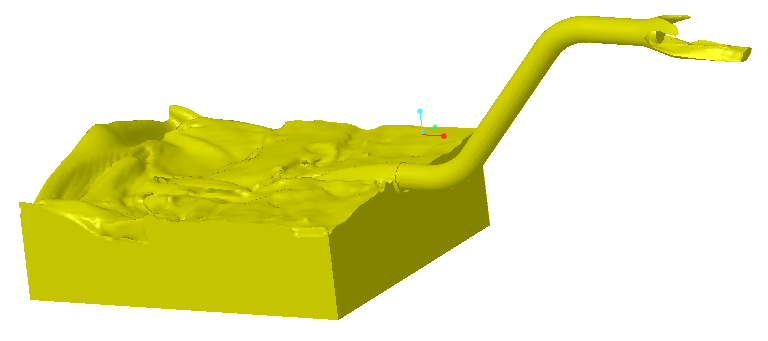

以低于 1 m/s 的速度查看点的等值面
1. 在
“后处理”(Post-processing) 组中，单击
“等值面”(Isosurface)。新要素
Isosurface 01 将显示在 Flow Analysis 树中的
“衍生曲面”(Derived Surfaces) 下。
2. 选择 Section 01。
3. 在“属性”(Properties) 面板的“视图”(View) 选项卡中，设置以下选项值：
◦ “保留绘图”(Keep drawing) -“否”(No)
◦ “网格”(Grid) - “否”(No)
◦ “轮廓”(Outline) - “否”(No)
4. 选择 Isosurface 01。
5. 在“属性”(Properties) 面板的“模型”(Model) 选项卡中，设置以下选项值：
◦ “等值面变量”(Isosurface Variable) -“体积分数 : 燃料 [-] : 元件”(Volume Fraction: fuel [-]: Component)
◦ “类型”(Type) -“以上值”(Above Value)
◦ “值”(Value) - 0.5
6. 在“属性”(Properties) 面板的“视图”(View) 选项卡中，为“曲面”(Surface) 设置所选的颜色，并将“轮廓”(Outline) 设置为“否”(No)。
