Creo 教程 > Creo Flow Analysis 教程 > 高级教程 > Creo Flow Analysis 高级教程 > 教程 4 - 多相油箱 > 油箱多相流动:练习 7 - 执行仿真

油箱多相流动:练习 7 - 执行仿真
1. 在 Flow Analysis 树中的“物理”(Physics) 下,选择“通用”(Common)
2. 在“属性”(Properties) 面板的“模型”(Model) 选项卡中,设置以下选项值:
“迭代数” - 25
“时间定义”(Time Definition) -“瞬态”(Transient)
“仿真时间 (历时)”(Simulation Time (Duration)) - 10
“时间步长数”(Number of Time Steps) - 1000
“结果保存频率”(Result Saving Frequency) - 100
3. “运行”(Run) 组中,单击 “运行”(Run) 以开始仿真。在“运行”(Run) 组中,默认设置为“从初始值开始”(Start from Initial Values)“稳态”(Steady)

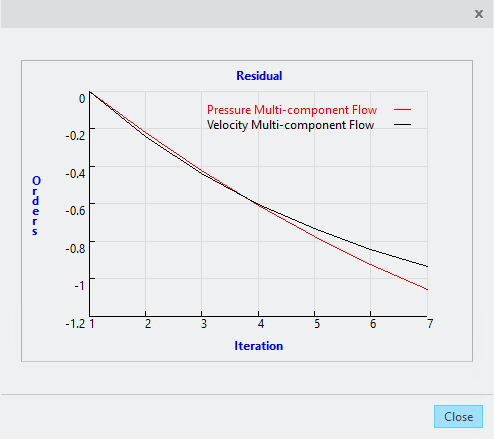

4. 单击 “XY 坐标图面板 (XYPlot Panel)” 查看稳态仿真的残差。
5. 完成仿真后,单击“确定”(OK)
