ECAD 电路板中的槽
用户界面位置：功能区
版本：Creo Parametric 8.0.0.0
观看演示此增强功能的视频：
此增强功能的优点是什么？

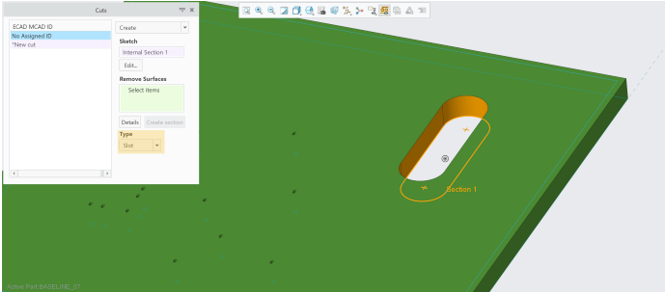

在 Creo Parametric 8.0.0.0 中，可对 ECAD 切口和槽进行创建、编辑、导入和协作。
槽是一种具有自标识属性的独特 ECAD 切口类型。
• 如果 ECAD 切口和槽具有 ECAD MCAD ID，则可以通过 IDX 文件 (EDMD 3 或更高版本) 导入或导出这些切口和槽。
• 槽将作为单独的切口特征导入，并带有将其标识为 ECAD 槽的属性。
• 对切口或槽 (如添加、移动和删除) 所做的更改在 ECAD-MCAD 协作模式 (获取、推荐和发送更改) 中完全受支持。
附加信息
提示： | 没有 ECAD_MCAD_CREATION_ID_STRING 参数的切口和槽将作为板轮廓的一部分进行导入和导出。 |
限制： | • 导入时的孔过滤功能不适用于槽。 • 导入的槽无法转换为孔或切口。 |
其是否替换了现有功能？ | 否。 |
与此功能相关的配置选项： | 无。 |
