新增功能：Creo Parametric 8.0 > 详细绘图 > 创建草绘图元的 2D 视图

创建草绘图元的 2D 视图
增加了新的选项“创建绘制视图”(Create Draft View)，用于从绘制/导入的图元创建 2D 绘制视图。
用户界面位置：

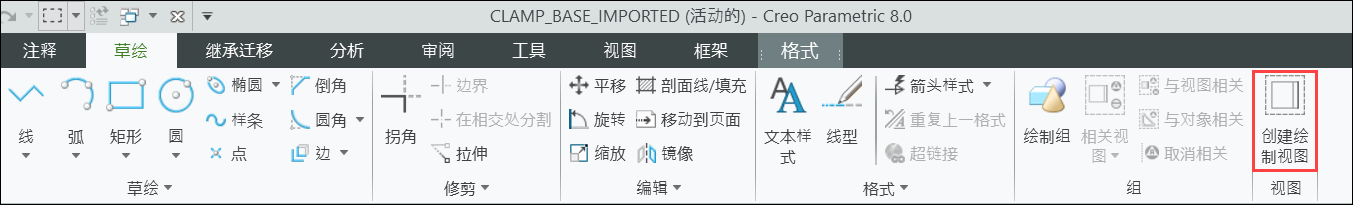

• 单击“草绘”(Sketch) > “创建绘制视图”(Create Draft View)。
• 选择要包括在单个绘制视图中的绘制图元，然后右键单击以显示“创建绘制视图”(Create Draft View) 快捷菜单。
版本：Creo Parametric 8.0.0.0
观看演示此增强功能的视频：
观看 Learning Connector 上的视频。
此增强功能的优点是什么？

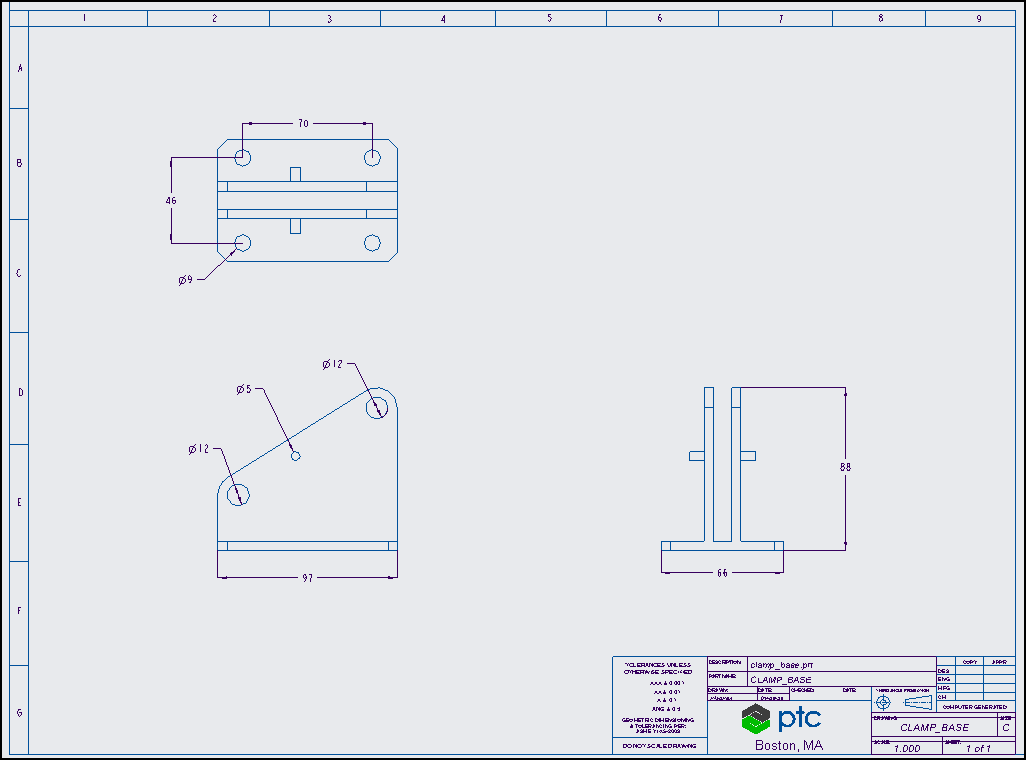

新的“创建绘制视图”(Create Draft View) 选项可让您选择多个图元（创建或导入均可），并将它们全部转换为一个新的、可缩放的 2D 绘制视图。其适用于导入不具有模型的旧版绘图或存在要作为视图处理的绘制图元集合时。

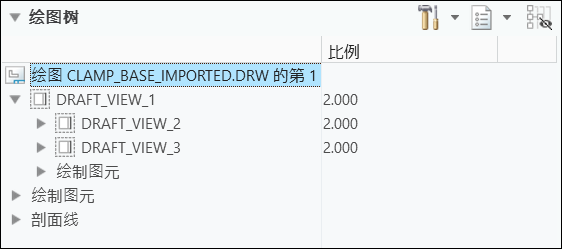

利用此增强功能，您还可以在几个绘制视图（常规投影视图）之间创建关系，并在绘图树中显示其层次关系（请参阅下图）。
此增强功能可简化已导入/绘制绘图的维护，并加快 2D 绘制视图的组织。
附加信息
提示：
无。
限制：
无已知限制。
其是否替换了现有功能？
否。
与此功能相关的配置选项：
无。
